Python Numpy 강좌 : 제 13강 - 메모리 레이아웃

메모리 레이아웃(Memory Layout)

메모리 레이아웃이란 Numpy 배열의 요솟값이 메모리에 정렬되는 방식을 의미합니다.

컴퓨터의 메모리는 1차원으로 이어진 공간이므로, 2차원 이상의 배열을 저장하려면 요소들을 한 줄로 나열하는 순서를 정해야 합니다.

다차원 배열의 요솟값 정렬 방식은 크게, 행 우선(Row-Major) 방식과 열 우선(Column-Major) 방식이 있습니다.

행 우선 방식은 첫 번째 행을 메모리에 넣은 다음 두 번째 행을 메모리에 넣습니다.

열 우선 방식은 첫 번째 열을 메모리에 넣은 다음 두 번째 열을 메모리에 넣습니다.

이런 방식으로 행 또는 열의 순서대로 메모리 레이아웃의 구조가 형성됩니다.

행 우선(Row-Major)

행 우선 방식은 위 그림과 같이 행 인덱스를 고정한 채, 열 인덱스가 높아지는 순서로 정렬됩니다.

즉, 마지막 색인이 가장 빠르게 변화하는 순서로 할당됩니다. 행 우선 방식은 C 언어 스타일의 메모리 순서이며, Numpy 배열의 기본값입니다.

만약, 3차원 배열일 때 [i][j][k] 형태로 색인이 구성돼 있다면 k의 값부터 순차적으로 증가하고, k 색인이 최댓값에 도달하면 j 색인이 증가하는 구조입니다.

메모리 레이아웃 구조를 볼 때, 같은 행의 요소들이 메모리에 연속적으로 놓입니다.

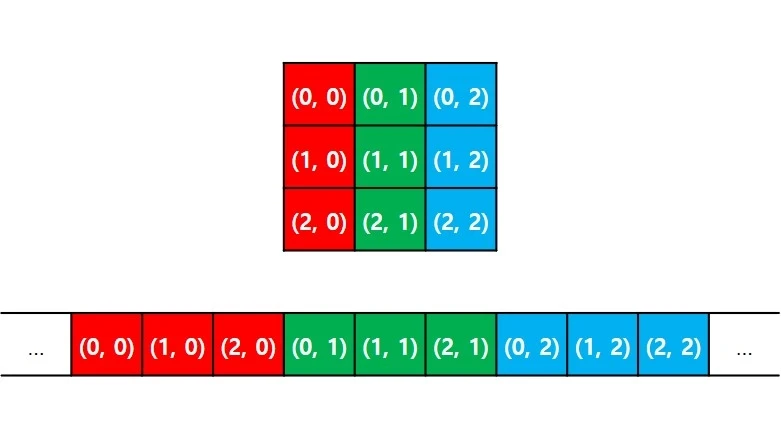

열 우선(Column-Major)

열 우선 방식은 위 그림과 같이 열 인덱스를 고정한 채, 행 인덱스가 높아지는 순서로 정렬됩니다.

즉, 첫 번째 색인이 가장 빠르게 변화하는 순서로 할당됩니다. 열 우선 방식은 Fortran 언어 스타일의 메모리 순서이며, MATLAB이나 R 등도 이 방식을 사용합니다.

만약, 3차원 배열일 때 [i][j][k] 형태로 색인이 구성돼 있다면 i의 값부터 순차적으로 증가하고, i 색인이 최댓값에 도달하면 j 색인이 증가하는 구조입니다.

메모리 레이아웃 구조를 볼 때, 같은 열의 요소들이 메모리에 연속적으로 놓입니다.

Numpy의 메모리 레이아웃

import numpy as np

array = np.arange(10)

print(array)

arrayC = np.reshape(array, (2, -1), order='C')
arrayF = np.reshape(array, (2, -1), order='F')

print(arrayC)
print(arrayF)

결과

[0 1 2 3 4 5 6 7 8 9]
[[0 1 2 3 4]
 [5 6 7 8 9]]
[[0 2 4 6 8]
 [1 3 5 7 9]]

Numpy 배열에서는 order 매개변수의 인수를 통해 요소를 읽고 쓰는 순서를 설정할 수 있습니다.

arrayC는 C 언어 스타일의 순서로 요소를 채우며, arrayF는 Fortran 언어 스타일의 순서로 요소를 채웁니다.

arrayC는 0 ~ 4를 첫 번째 행에 먼저 채우고, arrayF는 0, 1을 첫 번째 열에 먼저 채우는 것을 확인할 수 있습니다.

np.reshape의 order는 색인을 읽고 쓰는 순서를 의미하며, 결과 배열이 실제로 어떤 메모리 레이아웃을 갖는지와는 별개의 개념입니다.

order 매개변수는 C 언어 스타일과 Fortran 언어 스타일 외에도 원본 배열의 레이아웃을 따르는 두 종류의 값을 추가로 사용할 수 있습니다.

단, 함수마다 허용하는 값이 다릅니다. np.reshape는 'C', 'F', 'A'를 허용하며, np.array, ndarray.copy, np.ravel 등은 'K'까지 허용합니다.

메모리 레이아웃 정렬 플래그

스트라이드(Strides)

import numpy as np

array = np.arange(6, dtype=np.int32).reshape(2, 3)

print(array.strides)
print(np.asfortranarray(array).strides)
print(array.T.strides)

결과

(12, 4)
(4, 8)
(4, 12)

스트라이드(strides)는 각 축의 색인이 1 증가할 때 메모리에서 몇 바이트를 건너뛰어야 하는지를 나타내는 튜플입니다.

Numpy는 이 값을 이용해 1차원 메모리 공간의 데이터를 다차원 배열처럼 해석합니다.

int32 자료형은 요소 하나가 4 바이트이므로, (2, 3) 형태의 C 언어 스타일 배열은 다음 열로 갈 때 4 바이트, 다음 행으로 갈 때 한 행 전체인 3 × 4 = 12 바이트를 건너뜁니다.

np.asfortranarray로 Fortran 언어 스타일 배열을 만들면 다음 행으로 갈 때 4 바이트, 다음 열로 갈 때 한 열 전체인 2 × 4 = 8 바이트를 건너뜁니다.

전치(T)는 데이터를 복사하지 않고 스트라이드의 순서만 뒤바꾼 배열을 반환합니다. 그러므로 (12, 4)가 (4, 12)로 바뀝니다.

• Tip : 메모리에서 연속된 요소를 순서대로 읽는 연산이 더 빠릅니다. C 언어 스타일 배열은 마지막 축 방향의 반복이, Fortran 언어 스타일 배열은 첫 번째 축 방향의 반복이 더 효율적입니다.

메모리 연속성(Contiguous)

import numpy as np

array = np.arange(6).reshape(2, 3)
transpose = array.T
contiguous = np.ascontiguousarray(transpose)

print(array.flags['C_CONTIGUOUS'], array.flags['F_CONTIGUOUS'])
print(transpose.flags['C_CONTIGUOUS'], transpose.flags['F_CONTIGUOUS'])
print(contiguous.flags['C_CONTIGUOUS'], contiguous.flags['F_CONTIGUOUS'])
print(np.shares_memory(array, transpose), np.shares_memory(array, contiguous))

결과

True False
False True
True False
True False

flags 속성으로 배열의 메모리 레이아웃 상태를 확인할 수 있습니다.

C_CONTIGUOUS는 배열이 C 언어 스타일로 연속된 메모리에 저장돼 있는지, F_CONTIGUOUS는 Fortran 언어 스타일로 연속된 메모리에 저장돼 있는지를 의미합니다.

array는 기본값인 C 언어 스타일 배열이며, 이를 전치한 transpose는 같은 메모리를 공유하므로 Fortran 언어 스타일의 연속 배열이 됩니다.

np.ascontiguousarray는 입력 배열을 C 언어 스타일의 연속 배열로 반환합니다. 이미 연속 배열이라면 복사하지 않지만, 그렇지 않다면 새로운 메모리에 복사합니다.

np.shares_memory로 두 배열이 같은 메모리를 공유하는지 확인할 수 있으며, transpose는 원본과 메모리를 공유하지만 contiguous는 별도의 메모리를 사용하는 것을 확인할 수 있습니다.

• Tip : 슬라이싱(array[:, ::2])이나 전치처럼 뷰(View)를 반환하는 연산은 연속성이 깨질 수 있습니다. C 언어 확장 모듈이나 일부 라이브러리는 연속 배열을 요구하므로, 이때 np.ascontiguousarray를 사용합니다.

레이아웃에 따른 평탄화

import numpy as np

array = np.arange(6).reshape(2, 3)

print(array.ravel(order='C'))
print(array.ravel(order='F'))
print(array.T.ravel(order='K'))

결과

[0 1 2 3 4 5]
[0 3 1 4 2 5]
[0 1 2 3 4 5]

np.ravel은 다차원 배열을 1차원 배열로 평탄화하며, order 매개변수에 따라 요소를 읽는 순서가 달라집니다.

order='C'는 행 방향으로, order='F'는 열 방향으로 요소를 읽습니다.

order='K'는 실제 메모리에 저장된 순서대로 요소를 읽습니다. array.T는 [[0, 3], [1, 4], [2, 5]]의 형태이지만, 메모리에는 원본의 순서인 0 ~ 5로 저장돼 있으므로 [0 1 2 3 4 5]를 반환합니다.

메모리 순서대로 읽을 수 있다면 np.ravel은 복사 없이 뷰를 반환하므로, order='K'는 불필요한 복사를 피할 때 유용합니다.
