Python OpenCV 강좌 : 제 15강 - HSV

Python OpenCV HSV

Python OpenCV 강좌 : 제 15강 - HSV
[ Python-OpenCV ] - 윤대희

HSV(Hue, Saturation, Value)


1

HSV(Hue, Saturation, Value) 공간은 색상을 표현하기에 간편한 색상 공간입니다.

이미지에서 색상을 검출한다고 가정할 때 BGR이나 RGB 패턴으로는 인간이 인지하는 영역의 색상을 구별하기에는 매우 어렵고 복잡합니다.

하지만 HSV 색상 공간을 활용한다면 간편하고 빠르게 특정 색상을 검출하고 분리할 수 있습니다.

색상(Hue)은 빨간색, 노란색, 파란색 등으로 인식되는 색상 중 하나 또는 둘의 조합과 유사한 것처럼 보이는 시각적 감각의 속성을 의미합니다.

0°에서 360°의 범위로 표현되며, 파란색은 220°에서 260° 사이에 있습니다. OpenCV에서는 0 ~ 179의 범위로 표현됩니다.

채도(Saturation)는 이미지의 색상 깊이로, 색상이 얼마나 선명한(순수한) 색인지를 의미합니다.

아무것도 섞지 않아 맑고 깨끗하며 원색에 가까운 것을 채도가 높다고 표현합니다.

0%에서 100%의 비율로 표현되며, 0%에 가까울수록 무채색, 100%에 가까울수록 가장 선명한(순수한)색이 됩니다. OpenCV에서는 0 ~ 255의 범위로 표현됩니다.

명도(Value)는 색의 밝고 어두운 정도를 의미합니다. 명도가 높을수록 색상이 밝아지며, 명도가 낮을수록 색상이 어두워집니다.

0%에서 100%의 비율로 표현되며, 0%에 가까울수록 검은색, 100%에 가까울수록 가장 맑은색이 됩니다. OpenCV에서는 0 ~ 255의 범위로 표현됩니다.


  • Tip : 0 ~ 360의 범위는 1 Byte(uint8)의 범위를 벗어나게 되므로 불필요한 메모리 사용을 줄이기 위해, 절반의 값인 0 ~ 179의 범위로 표현합니다.



Main Code (1)


import cv2

src = cv2.imread("Image/tomato.jpg", cv2.IMREAD_COLOR)
hsv = cv2.cvtColor(src, cv2.COLOR_BGR2HSV)
h, s, v = cv2.split(hsv)

cv2.imshow("h", h)
cv2.imshow("s", s)
cv2.imshow("v", v)
cv2.waitKey()
cv2.destroyAllWindows()



Detailed Code


hsv = cv2.cvtColor(src, cv2.COLOR_BGR2HSV)
h, s, v = cv2.split(hsv)

색상 공간 변환 함수(cv2.cvtcolor)로 이미지의 색상 공간을 BGR에서 HSV로 변경합니다.

각각의 채널로 분리하기 위해서 채널 분리 함수(cv2.split)를 적용합니다.

mv = cv2.threshold(src)입력 이미지(src)의 채널을 분리하여 배열(mv)의 형태로 반환합니다.


  • Tip : 분리된 채널들은 단일 채널이므로 흑백의 색상으로만 표현됩니다.



Result

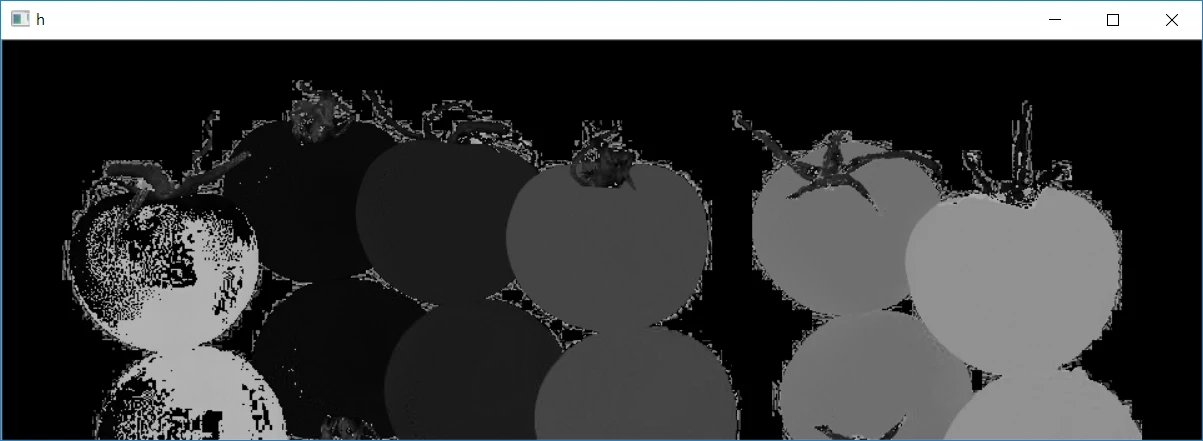

Hue

2

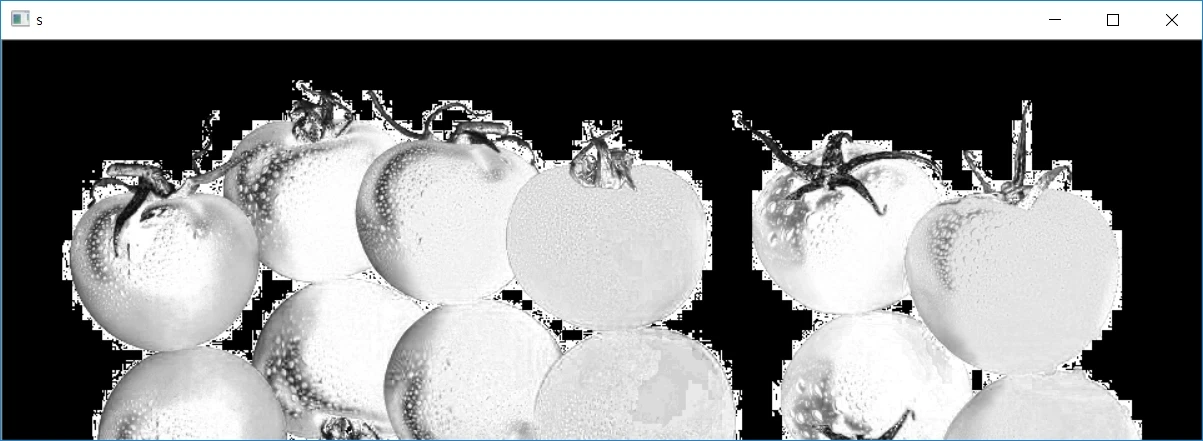

Saturation

3

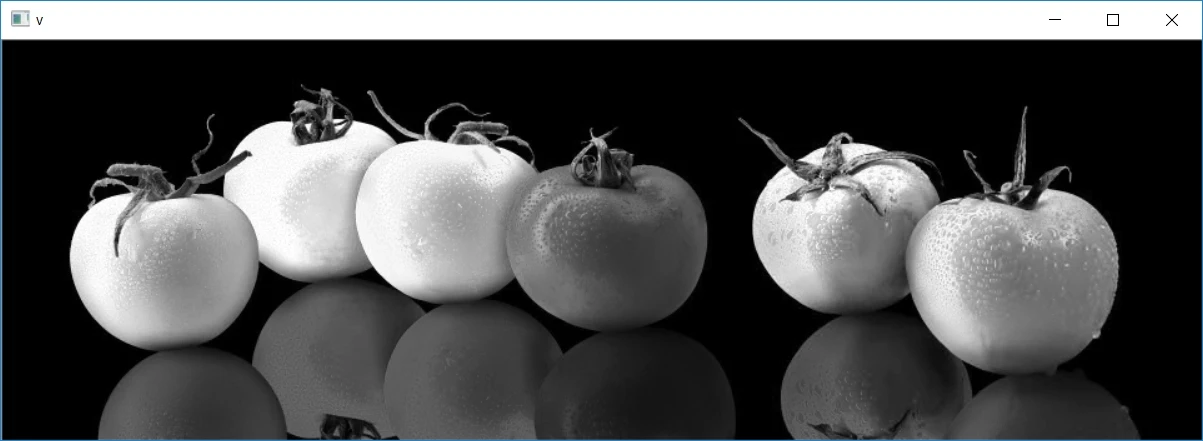

Value

4



Main Code (2)


import cv2

src = cv2.imread("Image/tomato.jpg", cv2.IMREAD_COLOR)
hsv = cv2.cvtColor(src, cv2.COLOR_BGR2HSV)
h, s, v = cv2.split(hsv)

h = cv2.inRange(h, 8, 20)
orange = cv2.bitwise_and(hsv, hsv, mask = h)
orange = cv2.cvtColor(orange, cv2.COLOR_HSV2BGR)

cv2.imshow("orange", orange)
cv2.waitKey()
cv2.destroyAllWindows()



Detailed Code


h = cv2.inRange(h, 8, 20)
orange = cv2.bitwise_and(hsv, hsv, mask = h)
orange = cv2.cvtColor(orange, cv2.COLOR_HSV2BGR)

Hue의 범위를 조정하여 특정 색상의 범위만 출력할 수 있습니다.

배열 요소의 범위 설정 함수(cv2.inRange)로 입력된 배열의 특정 범위 영역만 추출할 수 있습니다.

dst = cv2.inRange(src, lowerb, upperb)입력 이미지(src)낮은 범위(lowerb)에서 높은 범위(upperb) 사이의 요소를 추출합니다.

주황색은 약 8 ~ 20 범위를 갖습니다.

이후, 해당 추출한 영역을 마스크로 사용해 이미지 위에 덧씌워 해당 부분만 출력합니다.

비트 연산 AND(cv2.bitwise_and)로 간단하게 마스크를 덧씌울 수 있습니다.

dst = cv2.bitwise_and(src1, src2, mask)입력 이미지1(src1)입력 이미지2(src2)의 픽셀의 이진값이 동일한 영역만 AND 연산하여 반환합니다.

마스크 영역이 존재한다면 마스크 영역만 AND 연산을 진행합니다.

특정 영역(마스크)의 AND 연산이 완료됐다면 다시 HSV 색상 공간에서 BGR 색상 공간으로 변경합니다.

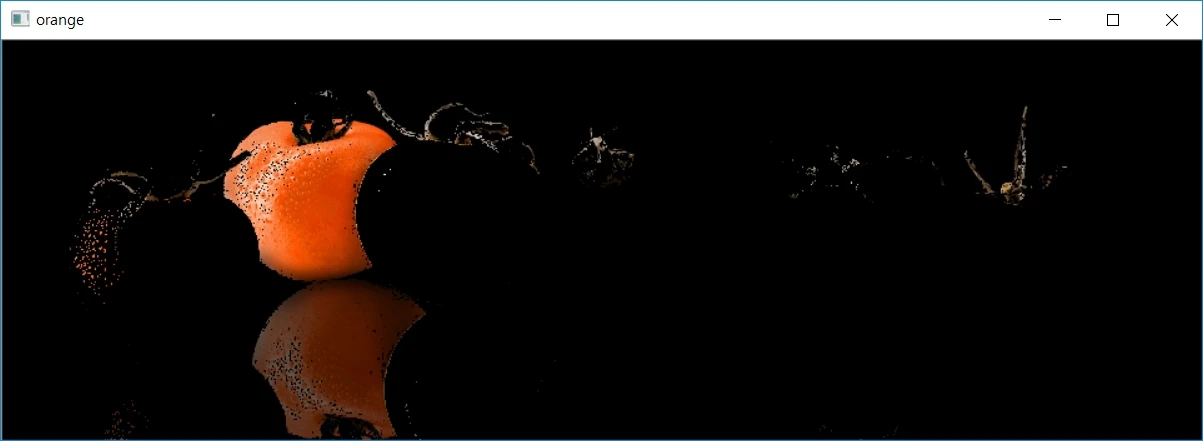

Result


2
