ORB(Oriented FAST and Rotated BRIEF)


1 2

ORB(Oriented FAST and rotated BRIEF) 알고리즘FAST(Features from Accelerated Segment Test) 알고리즘, BRIEF(Binary Robust Independent Elementary Features) 알고리즘, 해리스 코너 알고리즘을 결합한 알고리즘입니다.

ORB 알고리즘을 이해하기 위해서는 FAST 알고리즘과 BRIEF 알고리즘을 이해할 필요가 있습니다.

FAST(Features from Accelerated Segment Test) 알고리즘

FAST 알고리즘은 로스텐(Rosten)과 드리먼드(Drummond)가 제안한 피처 검출기 알고리즘으로서 픽셀 P와 픽셀 주변의 작은 원 위에 있는 픽셀의 집합을 비교하는 방식입니다.

픽셀 P의 주변 픽셀에 임곗값을 적용해 어두운 픽셀, 밝은 픽셀, 유사한 픽셀로 분류해 원 위의 픽셀이 연속적으로 어둡거나 밝아야 하며 이 연속성이 절반 이상이 돼야 합니다.

이 조건을 만족하는 경우 해당 픽셀은 우수한 특징점으로 볼 수 있다는 개념입니다.

BRIEF(Binary Robust Independent Elementary Features) 알고리즘

BRIEF 알고리즘은 칼론더(Calonder) 연구진이 개발해 칼론더 피처라고도 불립니다

이 알고리즘은 특징점(Key Point)을 검출하는 알고리즘이 아닌 검출된 특징점에 대한 기술자(Descriptor)를 생성하는 데 사용합니다.

특징점 주변 영역의 픽셀을 다른 픽셀과 비교해 어느 부분이 더 밝은지를 찾아 이진 형식으로 저장합니다.

가우시안 커널을 사용해 이미지를 컨벌루션 처리하며, 피처 중심 주변의 가우스 분포를 통해 첫 번째 지점과 두 번째 지점을 계산해 모든 픽셀을 한 쌍으로 생성합니다.

즉, 두 개의 픽셀을 하나의 그룹으로 묶는 방식입니다.


  • Tip : 기술자(Descriptor)란 서로 다른 이미지에서 특징점(Key Point)이 어떤 연관성을 가졌는지 구분하게 하는 역할을 합니다.


ORB(Oriented FAST and Rotated BRIEF) 알고리즘

ORB 알고리즘은 FAST 알고리즘을 사용해 특징점을 검출합니다.

FAST 알고리즘은 코너뿐만 아니라 가장자리에도 반응하는 문제점으로 인해 해리스 코너 검출 알고리즘을 적용해 최상위 특징점만 추출합니다.

이 과정에서 이미지 피라미드를 구성해 스케일 공간 검색을 수행합니다.

이후 스케일 크기에 따라 피처 주변 박스 안의 강도 분포에 대해 X축과 Y축을 기준으로 1차 모멘트를 계산합니다.

1차 모멘트는 그레이디언트의 방향을 제공하므로 피처의 방향을 지정할 수 있습니다.

방향이 지정되면 해당 방향에 대해 피처 벡터를 계산할 수 있으며, 피처는 회전 불변성을 갖고 있으며 방향 정보를 포함하고 있습니다.

하나의 ORB 피처를 가져와 피처 주변의 박스에서 1차 모멘트와 방위 벡터를 계산합니다.

피처의 중심에서 모멘트가 가리키는 위치까지 벡터를 피처 방향으로 부여하게 됩니다. ORB의 기술자는 BRIEF 기술자에 없는 방향 정보를 갖고 있습니다.

ORB 알고리즘은 SIFT(Scale-Invariant Feature Trasnform) 알고리즘SURF(Speeded-Up Robust Features) 알고리즘 을 대체하기 위해 OpenCV Labs에서 개발됐으며 속도 또한 더 빨라졌습니다.


  • Tip : 회전 불변성이란 이미지가 회전돼 있어도 기술자는 회전 전과 같은 값으로 계산됩니다. 회전 불변성을 갖고 있지 않다면 회전된 이미지에서 피처는 서로 다른 의미(값)를 지니게 됩니다.
  • Tip : OpenCV 4 부터는 SIFT 알고리즘과 SURF 알고리즘을 지원하지 않습니다.



Main Code


import cv2
import numpy as np

src = cv2.imread("apple_books.jpg")
gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)
target = cv2.imread("apple.jpg", cv2.IMREAD_GRAYSCALE)

orb = cv2.ORB_create(
    nfeatures=40000,
    scaleFactor=1.2,
    nlevels=8,
    edgeThreshold=31,
    firstLevel=0,
    WTA_K=2,
    scoreType=cv2.ORB_HARRIS_SCORE,
    patchSize=31,
    fastThreshold=20,
)

kp1, des1 = orb.detectAndCompute(gray, None)
kp2, des2 = orb.detectAndCompute(target, None)

bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)
matches = bf.match(des1, des2)
matches = sorted(matches, key=lambda x: x.distance)

for i in matches[:100]:
    idx = i.queryIdx
    x1, y1 = kp1[idx].pt
    cv2.circle(src, (int(x1), int(y1)), 3, (255, 0, 0), 3)

cv2.imshow("src", src)
cv2.waitKey()



Detailed Code


src = cv2.imread("apple_books.jpg")
gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)
target = cv2.imread("apple.jpg", cv2.IMREAD_GRAYSCALE)

원본 이미지(src)타겟 이미지(target)을 선언합니다.

ORB 알고리즘은 그레이스케일 이미지를 사용하므로, 원본 이미지와 타겟 이미지 둘 다 cv2.IMREAD_GRAYSCALE를 적용합니다.



orb = cv2.ORB_create(
    nfeatures=40000,
    scaleFactor=1.2,
    nlevels=8,
    edgeThreshold=31,
    firstLevel=0,
    WTA_K=2,
    scoreType=cv2.ORB_HARRIS_SCORE,
    patchSize=31,
    fastThreshold=20,
)

ORB 클래스(cv2.ORB_create)로 ORB 객체를 생성합니다.

cv2.ORB_create(최대 피처 수, 스케일 계수, 피라미드 레벨, 엣지 임곗값, 시작 피라미드 레벨, 비교점, 점수 방식, 패치 크기, FAST 임곗값)을 의미합니다.

최대 피처 수는 ORB 객체가 한 번에 검출하고자 하는 특징점의 개수 입니다.

스케일 계수는 이미지 피라미드를 설정합니다. 인수를 2로 지정할 경우, 이미지 크기가 절반이 되는 고전적인 이미지 피라미드를 의미합니다.

스케일 계수를 너무 크게 지정하면 특징점의 매칭 확률을 떨어뜨립니다. 반대로 스케일 계수를 적게 지정하면 더 많은 피라미드 레벨을 구성해야 하므로 연산 속도가 느려집니다.

피라미드 레벨은 이미지 피라미드의 레벨 수를 나타냅니다.

엣지 임곗값은 이미지 테두리에서 발생하는 특징점을 무시하기 위한 경계의 크기를 나타냅니다.

시작 피라미드 레벨은 원본 이미지를 넣을 피라미드의 레벨을 의미합니다.

비교점은 BRIEF 기술자가 구성하는 비교 비트를 나타냅니다.

2를 지정할 경우 이진 형식(0, 1)을 사용하며, 3의 값을 사용할 경우 3자 간 비교 결과로 (0, 1, 2)를 사용한다. 4의 값을 사용할 경우 4자 간 비교 결과로 (0, 1, 2, 3)을 사용합니다.

이 매개변수에는 2(1비트), 3(2비트), 4(2비트)의 값만 지정해 비교할 수 있습니다.

점수 방식은 피처의 순위를 매기는 데 사용되며, 해리스 코너(cv2.ORB_HARRIS_SCORE) 방식과 FAST(cv2.ORB_FAST_SCORE) 방식을 사용할 수 있습니다.

패치 크기는 방향성을 갖는 BFIEF 기술자가 사용하는 개별 피처의 패치 크기입니다.

패치 크기는 엣지 임곗값 매개변수와 상호작용하므로 패치 크기의 값을 변경한다면 엣지 임곗값이 패치 크기의 값보다 커야 합니다.

FAST 임곗값은 FAST 검출기에서 사용되는 임곗값을 의미합니다.



kp1, des1 = orb.detectAndCompute(gray, None)
kp2, des2 = orb.detectAndCompute(target, None)

각각의 이미지에 특징점 및 기술자 계산 메서드(orb.detectAndCompute)특징점 및 기술자를 계산합니다.

특징점, 기술자 = orb.detectAndCompute(입력 이미지, 마스크)을 의미합니다.

특징점좌표(pt), 지름(size), 각도(angle), 응답(response), 옥타브(octave), 클래스 ID(class_id)를 포함합니다.

좌표는 특징점의 위치를 알려주며, 지름은 특징점의 주변 영역을 의미합니다.

각도는 특징점의 방향이며, -1일 경우 방향이 없음을 나타냅니다.

응답은 피처가 존재할 확률로 해석하며, 옥타브는 특징점을 추출한 피라미드의 스케일을 의미합니다.

클래스 ID는 특징점에 대한 저장공간을 생성할 때 객체를 구분하기 위한 클러스터링한 객체 ID를 뜻합니다.

기술자는 각 특징점을 설명하기 위한 2차원 배열로 표현됩니다. 이 배열은 두 특징점이 같은지 판단할 때 사용됩니다.



bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)

특징점과 기술자 검출이 완료되면, 전수 조사 매칭(Brute force matching)을 활용해 객체를 인식하거나 추적할 수 있습니다.

전수 조사란 관심의 대상이 되는 집단을 이루는 모든 개체를 조사해서 모집단의 특성을 측정하는 방법입니다.

전수 조사 매칭은 객체의 이미지와 객체가 포함된 이미지의 각 특징점을 모두 찾아 기술자를 활용하는 방식입니다.

이때 가장 우수한 매칭을 판단하기 위해 유효 거리를 측정합니다. 유효 거리가 짧을수록 우수한 매칭입니다.

그러므로, 전수 조사 매칭 클래스(cv2.BFMatcher)전수 조사 매칭을 사용합니다.

orb.detectAndCompute(거리 측정법, 교차 검사)을 의미합니다.

거리 측정법질의 기술자(Query Descriptors)훈련 기술자(Train Descriptors)를 비교할 때 사용되는 거리 계산 측정법을 지정합니다.

질의(Query)훈련(Train)이라는 용어로 인해 마치 추론 모델을 만드는 것처럼 착각할 수 있습니다.

질의는 객체를 탐지할 이미지를 뜻하며, 훈련은 질의 공간에서 검출할 요소를 의미한다고 볼 수 있습니다.

여기서 훈련은 객체로 인식된 이미지를 탐지할 수 있도록 사전(Dictionary)이라는 공간에 포함하는 과정을 말합니다.

교차 검사는 훈련된 집합에서 질의 집합이 가장 가까운 이웃이며, 질의 집합에서 훈련된 집합이 가장 가까운 이웃이면 서로 매칭됩니다.



matches = bf.match(des1, des2)
matches = sorted(matches, key=lambda x: x.distance)

매치 함수(orb.match)로 최적의 매칭을 검출합니다.

bf.detectAndCompute(기술자1, 기술자2)을 의미합니다.

질의 기술자(queryDescriptors)훈련 기술자(trainDescriptors)를 사용해 최적의 매칭을 찾습니다.

기술자 공간에서 작동하는 마스크(mask)의 행은 질의 기술자의 행과 대응하며, 열은 내부 사전 이미지(훈련 기술자)와 대응합니다.

반환값으로 DMatch(Dictionary Match) 객체를 반환하며, 4개의 멤버를 갖고 있습니다.

DMatch 객체는 질의 색인(queryIdx), 훈련 색인(trainIdx), 이미지 색인(imgIdx), 거리(distance)로 구성돼 있습니다.

질의 색인훈련 색인은 두 이미지의 특징점에서 서로 매칭하기 위해 식별되는 색인 값을 의미합니다.

이미지 색인은 이미지와 사전 사이에서 매칭된 경우 훈련에 사용된 이미지를 구별하는 색인값을 의미합니다.

거리는 각 특징점 간 유클리드 거리 또는 매칭의 품질을 의미합니다. 거리 값이 낮을수록 매칭이 정확합니다.

그러므로, 정렬 함수(sorted)로 거리 값이 낮은 순으로 정렬합니다.



for i in matches[:100]:
    idx = i.queryIdx
    x1, y1 = kp1[idx].pt
    cv2.circle(src, (int(x1), int(y1)), 3, (255, 0, 0), 3)

반복문을 통해, 우수한 상위 100개에 대해서만 표시합니다.

객체가 포함된 이미지에 관한 색인은 멤버 중 질의 색인(queryIdx)에 포함돼 있습니다.

이 값을 특징점의 좌표(pt)에 해당하는 질의 색인값을 넣어 지점으로 반환합니다.


  • Tip : 객체 이미지에서 찾는 경우, 훈련 색인(trainIdx)을 불러와 객체 이미지 특징점의 좌표(pt)로 반환합니다.

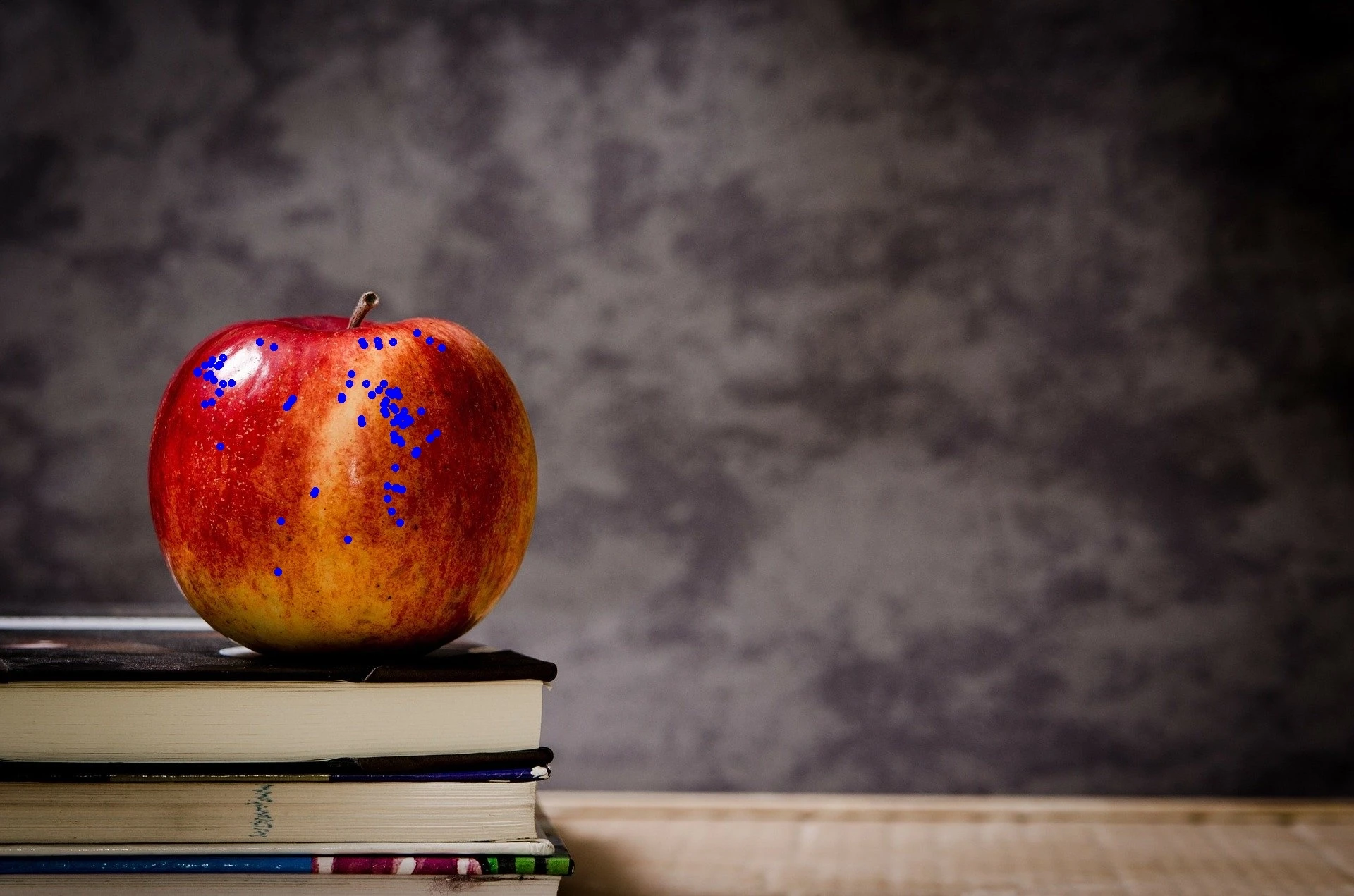

Result


3
