Python OpenCV 강좌 : 제 24강 - 블록 껍질

Python OpenCV Convex Hull

Python OpenCV 강좌 : 제 24강 - 블록 껍질
[ Python-OpenCV ] - 윤대희

블록 껍질(Convex Hull)


1 윤곽선(points, contours)경계면을 둘러싸는 다각형을 구하는 알고리즘입니다.

반환되는 결과는 윤곽선 검출 결과와 동일한 형식을 띄며, 스크랜스키(Sklansky) 알고리즘을 이용해 입력된 좌표들의 볼록한 외곽을 찾습니다.



Main Code


import cv2

src = cv2.imread("Image/convex.png")
dst = src.copy()

gray = cv2.cvtColor(src, cv2.COLOR_RGB2GRAY)
ret, binary = cv2.threshold(gray, 150, 255, cv2.THRESH_BINARY_INV)

contours, hierachy = cv2.findContours(binary, cv2.RETR_CCOMP, cv2.CHAIN_APPROX_NONE)

for i in contours:
    hull = cv2.convexHull(i, clockwise=True)
    cv2.drawContours(dst, [hull], 0, (0, 0, 255), 2)

cv2.imshow("dst", dst)
cv2.waitKey(0)
cv2.destroyAllWindows()



Detailed Code


for i in contours:
    hull = cv2.convexHull(i, clockwise=True)
    cv2.drawContours(dst, [hull], 0, (0, 0, 255), 2)

cv2.convexHull()를 활용해 윤곽선에서 블록 껍질을 검출합니다.

cv2.convexHull(윤곽선, 방향)을 의미합니다.

윤곽선은 윤곽선 검출 함수에서 반환되는 구조를 사용합니다.

방향은 검출된 볼록 껍질의 볼록점들의 인덱스 순서를 의미합니다.

블록 껍질 함수는 단일 형태에서만 검출이 가능합니다.

그러므로, 반복문을 활용해 단일 형태의 윤곽선 구조에서 블록 껍질을 검출합니다.

  • Tip : 윤곽선 구조는 윤곽선 검출 함수의 반환값과 형태가 동일하다면, 임의의 배열에서도 검출이 가능합니다.
  • Tip : 방향True라면 시계 방향, False라면 반시계 방향으로 정렬됩니다.



Additional Information


블록 껍질 검출은 스크랜스키(Sklansky) 알고리즘을 사용합니다.

경계 사각형의 정점(Vertex)을 검출합니다.

경계면을 둘러싸는 다각형은 경계 사각형 내부에 포함되며, 해당 정점을 볼록점으로 사용합니다.

영역 내부에도 다양한 윤곽점들이 존재하므로 여기서 볼록 껍질을 이루는 볼록점들을 선별해서 선택합니다.

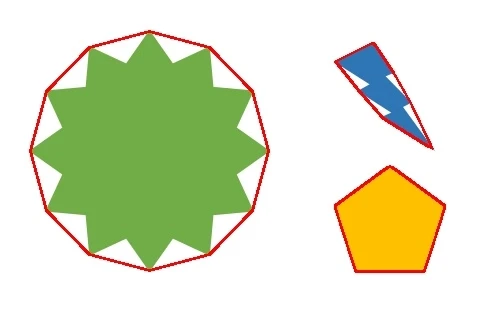

Result


2
