C# OpenCV 강좌 : 제 10강 - 그레이스케일

그레이스케일(GrayScale)

영상이나 이미지의 색상을 흑백 색상으로 변환하기 위해서 사용합니다.

원본(Source, src)를 영상이나 이미지를 사용하면 됩니다.

영상 사용하기 : 3강 바로가기
이미지 사용하기 : 4강 바로가기

Class

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using OpenCvSharp;

namespace test
{
    class OpenCV : IDisposable
    {
        IplImage gray;

        public IplImage GrayScale(IplImage src)
        {
            gray = new IplImage(src.Size, BitDepth.U8, 1);
            Cv.CvtColor(src, gray, ColorConversion.BgrToGray);
            return gray;
        }

        public void Dispose()
        {
            if (gray != null) Cv.ReleaseImage(gray);
        }
    }
}

Class Code

public IplImage GrayScale(IplImage src)
{
    ...
}

GrayScale에서 영상을 흑백으로 변하게 됩니다.

gray = new IplImage(src.Size, BitDepth.U8, 1);

gray에 메모리 확보를 위하여 선언합니다. IplImage(크기, 정밀도, 채널)을 입력합니다. 단색일 경우 채널은 1이며, 다색일 경우 채널은 3입니다.

Tip : GrayScale은 단색이기 때문에 채널은 1입니다.

Cv.CvtColor(src, gray, ColorConversion.BgrToGray);

Cv.CvtColor()을 이용하여 변환될 색상을 설정합니다. Cv.CvtColor(원본, 결과, 변환)을 의미합니다. ColorConversion.BgrToGray를 이용하여 Bgr색상을 Gray색상으로 변환합니다.

Tip : ColorConversion.*을 이용하여 다른 변환도 가능합니다.

Main Code

using (OpenCV Convert = new OpenCV())
{
    pictureBoxIpl2.ImageIpl = Convert.GrayScale(src)) ;
}

GrayScale은 흑백의 이미지를 표시합니다.

C# OpenCV 강좌 : 제 10강 - 그레이스케일

그레이스케일(GrayScale)

Class

Class Code

Main Code

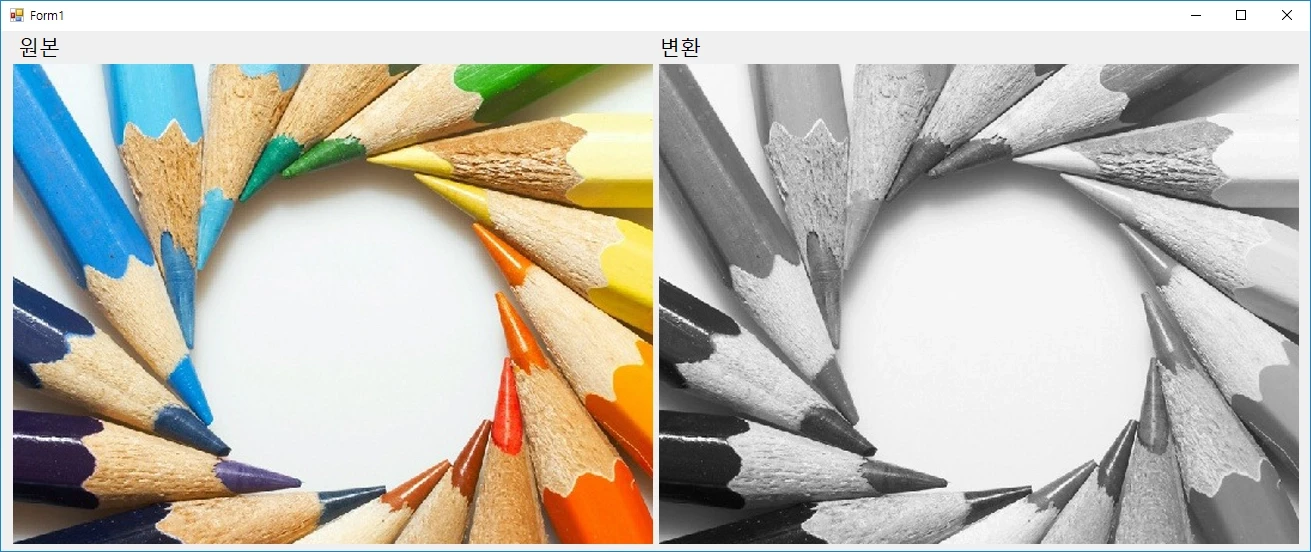

Result

GrayScale

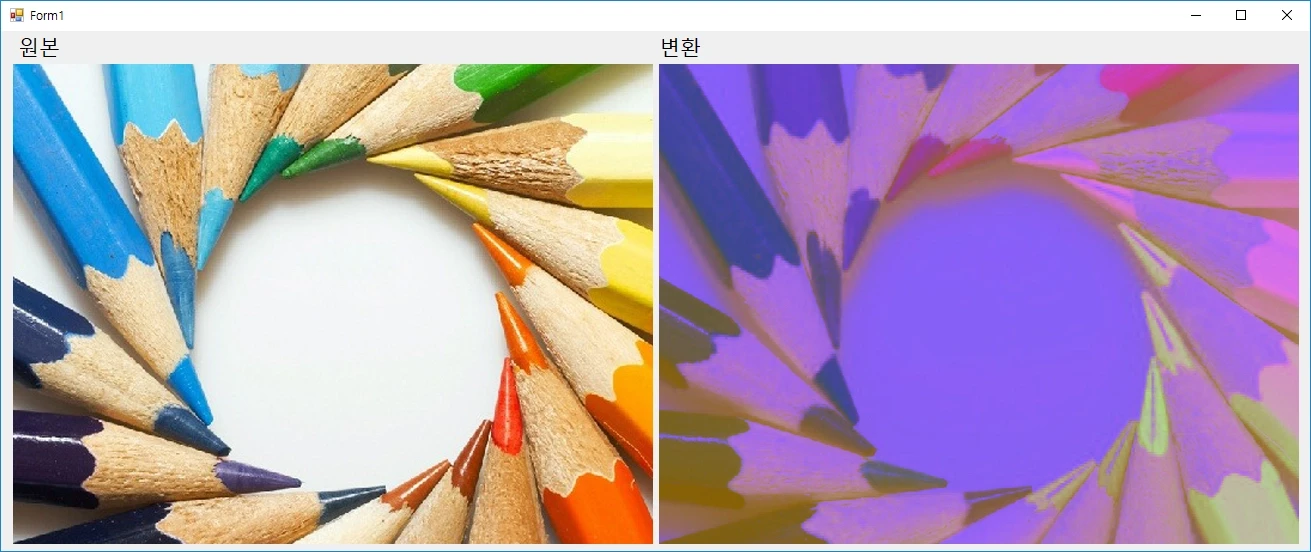

BgrToCrcb (채널 : 3)

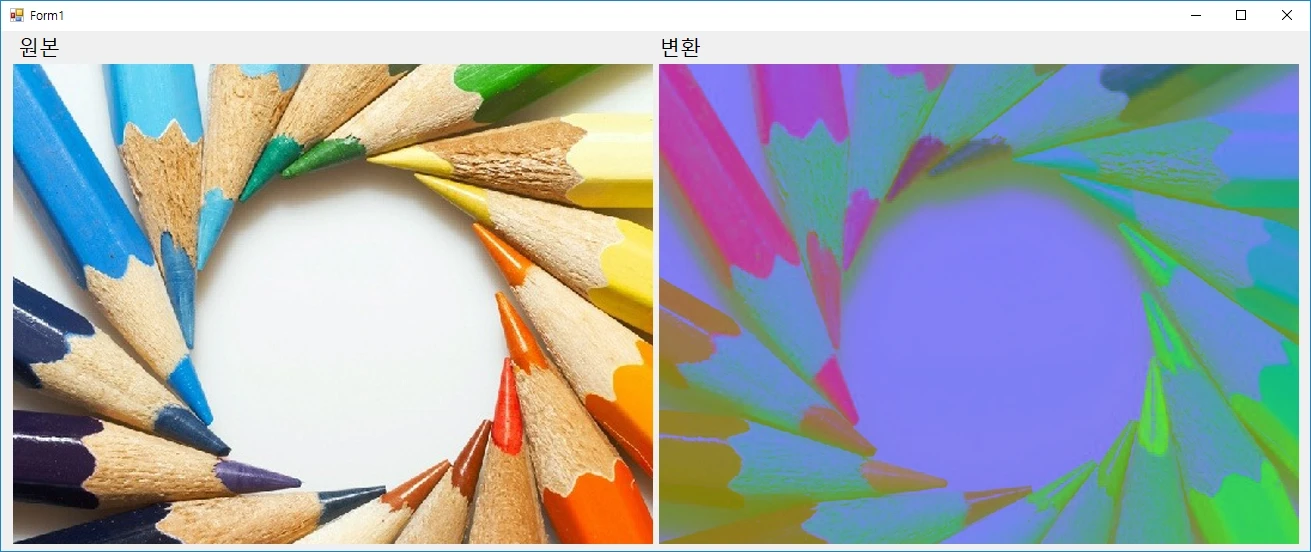

BgrToLab (채널 : 3)

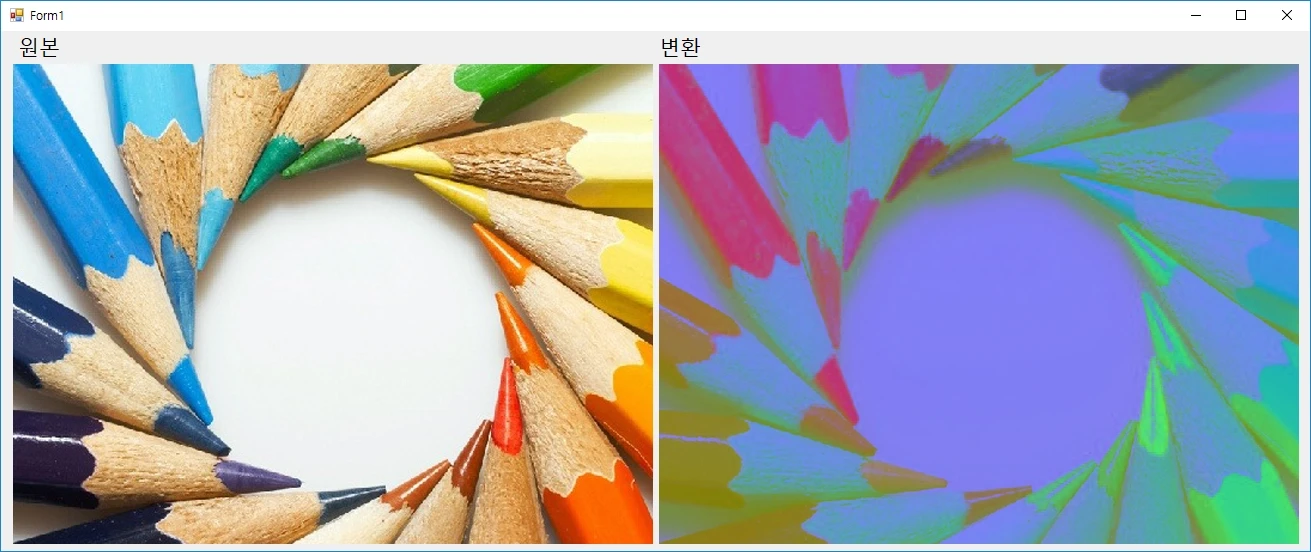

BgrToLuv (채널 : 3)

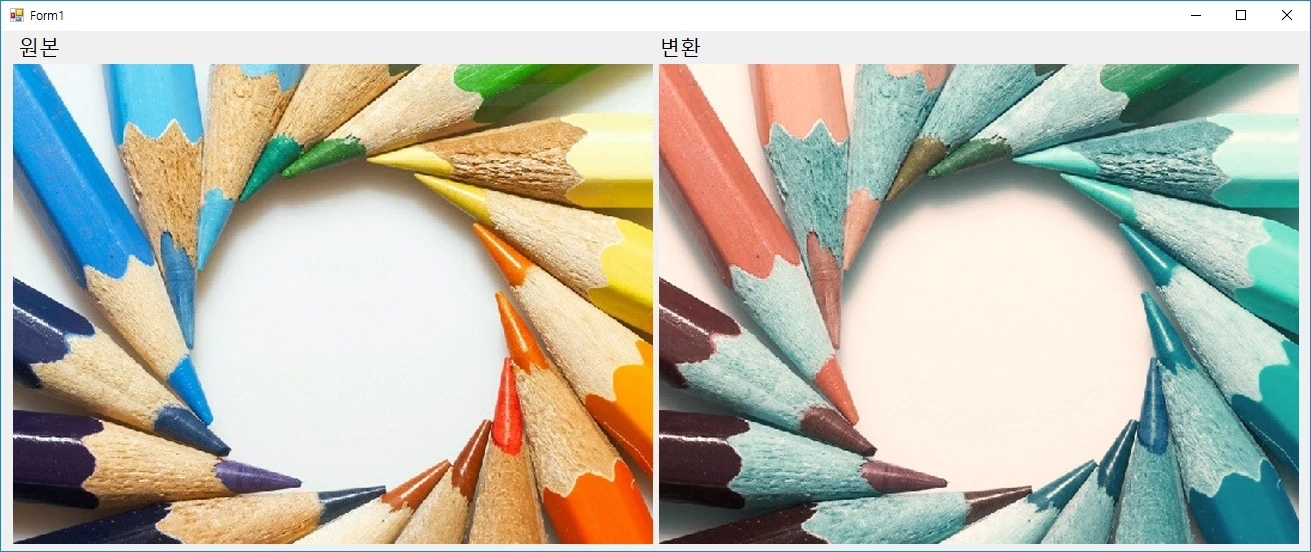

BgrToXyz (채널 : 3)

BgrToYuv (채널 : 3)
