C# OpenCV 강좌 : 제 45강 - 피라미드 화상 분할

C# OpenCV Pyramid Segmentation

C# OpenCV 강좌 : 제 45강 - 피라미드 화상 분할
[ C#-OpenCvSharp2 ] - 윤대희

피라미드 화상 분할(Pyramid Segmentation)


1 PyrSegmentation 함수를 이용하여 이미지 피라미드에 의한 화상 분할을 진행합니다.

레벨을 지정하여 이미지 피라미드를 만들고 이 정보를 이용하여 이미지 분할을 실행합니다.



Main Code


using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using OpenCvSharp;

namespace test
{
    class OpenCV : IDisposable
    {
        IplImage pyrseg;

        public IplImage PyrSegmentation(IplImage src)
        {
            IplImage srcROI = src.Clone();
            pyrseg = new IplImage(src.Size, BitDepth.U8, 3);

            int level = 5;
            double threshold1 = 255.0;
            double threshold2 = 50.0;

            CvRect roi = new CvRect()
            {
                X = 0,
                Y = 0,
                Width = srcROI.Width & -(1 << level),
                Height = srcROI.Height & -(1 << level)
            };

            srcROI.ROI = roi;
            pyrseg = srcROI.Clone();

            Cv.PyrSegmentation(srcROI, pyrseg, level, threshold1, threshold2);

            return pyrseg;
        }

        public void Dispose()
        {
            if (pyrseg != null) Cv.ReleaseImage(pyrseg);
        }
    }
}



Class Code


IplImage srcROI = src.Clone();
pyrseg = new IplImage(src.Size, BitDepth.U8, 3);

계산에 사용할 srcROI를 생성하여 src를 복사하여 저장합니다.

결과에 사용할 pyrseg를 생성합니다.


int level = 5;
double threshold1 = 255.0;
double threshold2 = 50.0;

주요 매개변수인 레벨임계값1, 임계값2를 선언합니다.

레벨은 비트 연산시 사용할 값입니다. 레벨값이 높을 수록 보여지는 이미지가 일부 누락될 수 있습니다.

임계값이진화 함수에서 사용되는 임계값과 동일한 역할을 합니다.


CvRect roi = new CvRect()
{
    X = 0,
    Y = 0,
    Width = srcROI.Width & -(1 << level),
    Height = srcROI.Height & -(1 << level)
};

관심 영역으로 사용할 roi를 생성합니다.

너비높이AND연산을 통하여 좌측으로 쉬프트 시킵니다. 2의 보수법을 사용합니다.


srcROI.ROI = roi;
pyrseg = srcROI.Clone();

srcROI관심 영역을 적용합니다. 관심 영역이 적용된 srcROI를 pyrseg에 복사합니다.


Cv.PyrSegmentation(srcROI, pyrseg, level, threshold1, threshold2);

Cv.PyrSegmentation()을 적용합니다. PyrSegmentation(원본, 결과, 레벨값, 임계값1, 임계값2)를 사용합니다.



Result

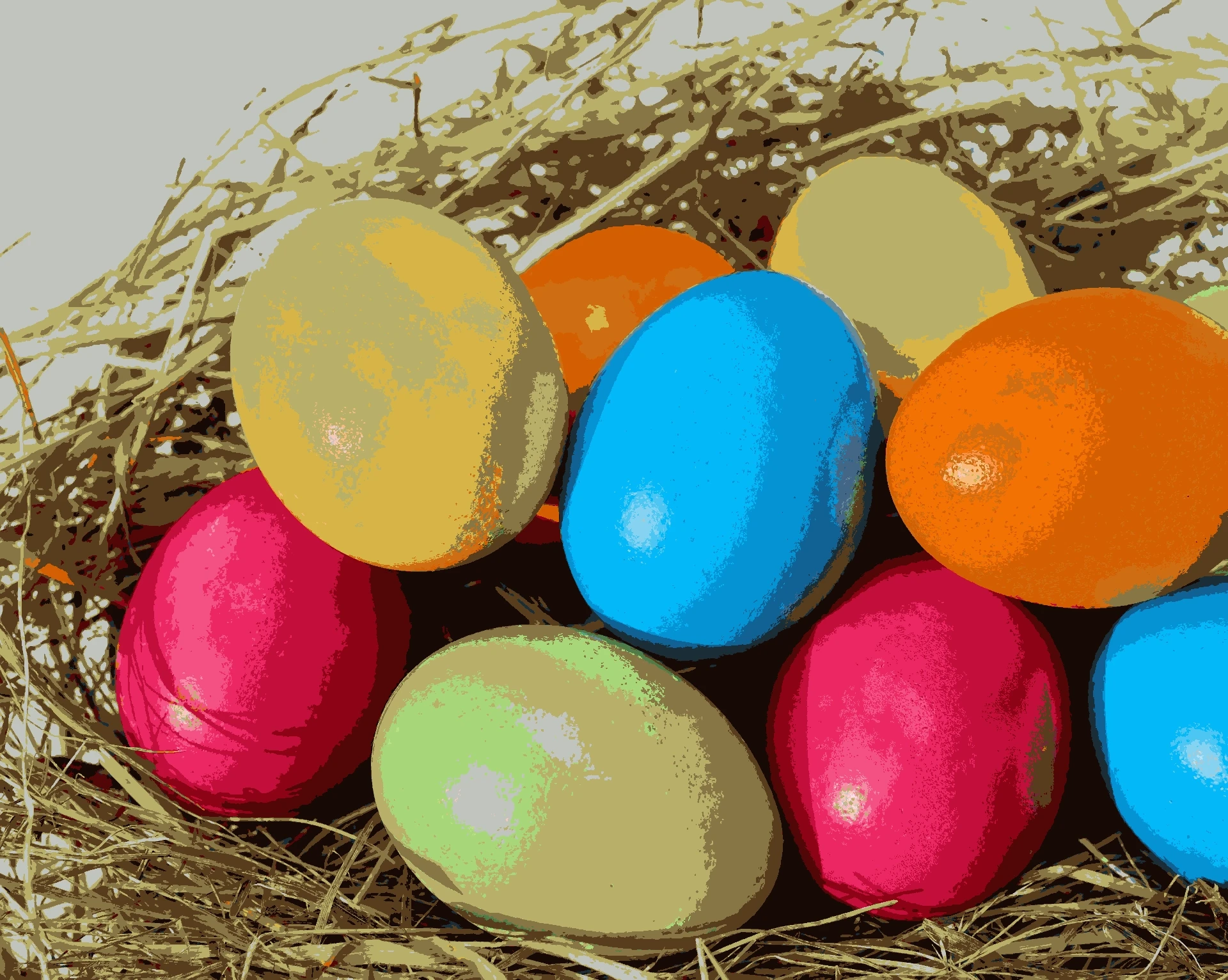

level 1

2

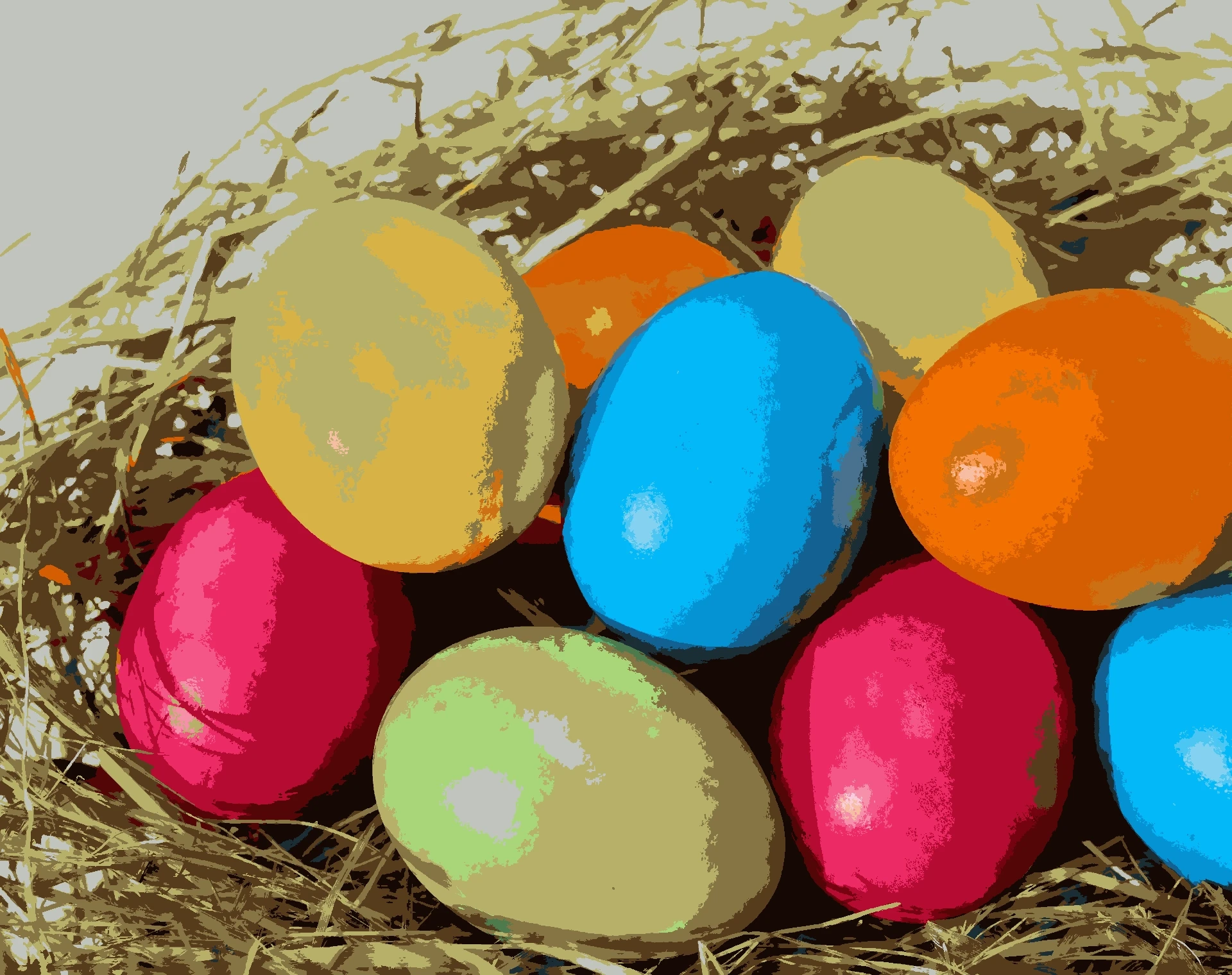

level 2

3


level 3

4

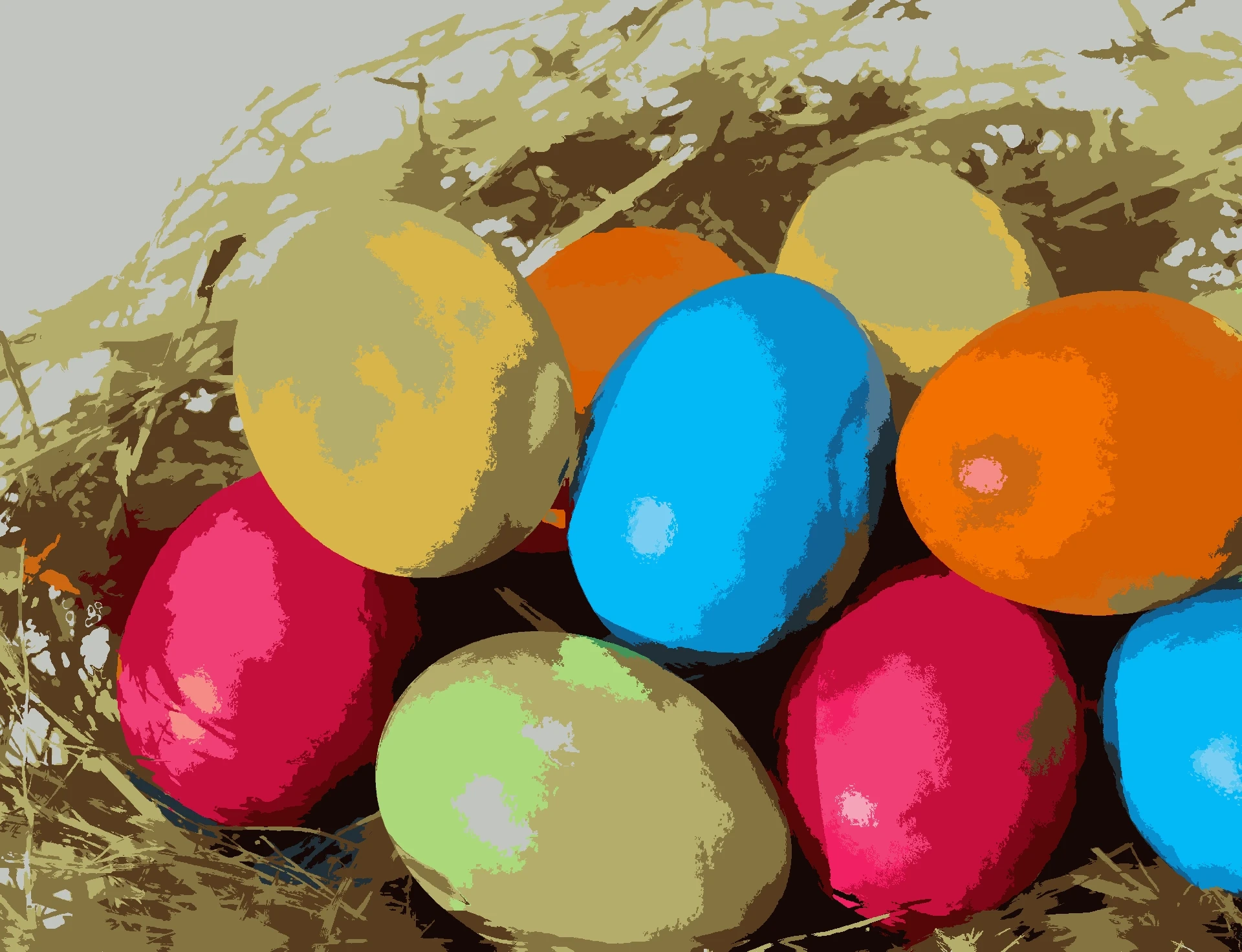

level 5

5

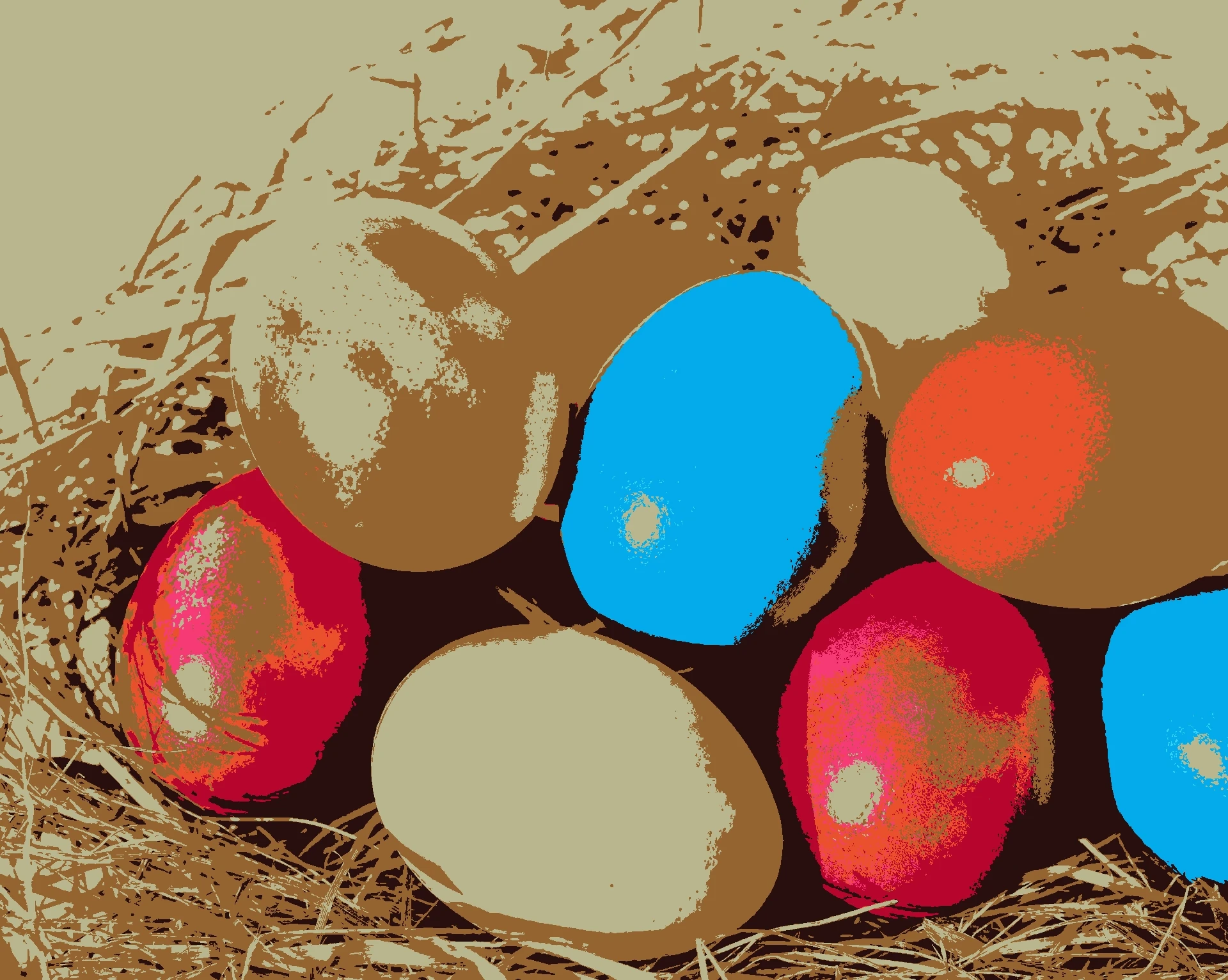

level 1, threshold2 100

5

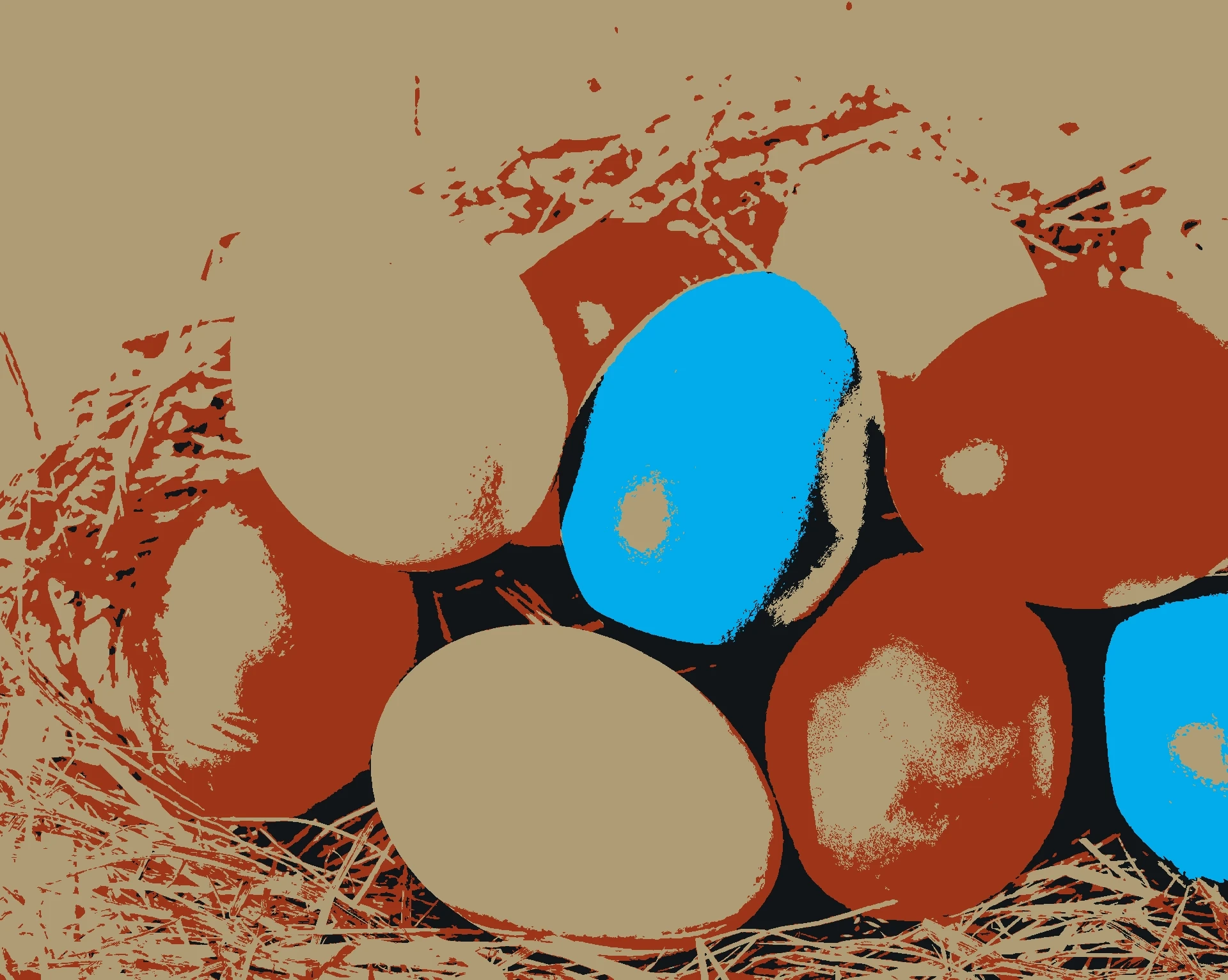

level 1, threshold2 150

5
