C# OpenCV 강좌 : 제 5강 - 대칭

C# OpenCV Flip(Symmetry)

C# OpenCV 강좌 : 제 5강 - 대칭
[ C#-OpenCvSharp2 ] - 윤대희

대칭(Flip, Symmetry)


0 영상이나 이미지를 대칭시켜 띄울 수 있습니다.

상하대칭, 좌우대칭, 상하좌우대칭 3 종류의 대칭된 영상이나 이미지로 변환합니다.


원본(Source, src)를 영상이나 이미지를 사용하면 됩니다.

영상 사용하기 : 3강 바로가기

이미지 사용하기 : 4강 바로가기



Class


using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using OpenCvSharp;

namespace test
{
    class OpenCV : IDisposable
    {
        IplImage symm;

        public IplImage Symmetry(IplImage src)
        {
            symm = new IplImage(src.Size, BitDepth.U8, 3);
            Cv.Flip(src, symm, FlipMode.X);
            return symm;
        }

        public void Dispose()
        {
            if (symm != null) Cv.ReleaseImage(symm);
        }
    }
}

OpenCV라는 클래스를 생성하여 위와 같이 입력합니다. 영상처리에서는 메모리관리가 중요하므로, 클래스에 IDisposable에 추가합니다.


  • Tip : IDisposable관리되지 않은 메모리 해제를 위해 사용됩니다. Dispose()구문을 실행하게됩니다.
  • Tip : Dispose()에서 이미지의 메모리 할당을 해제합니다.



Class Code


public IplImage Symmetry(IplImage src)
{
    ...
}

Symmetry()에서 영상을 대칭하게 됩니다.


symm = new IplImage(src.Size, BitDepth.U8, 3);

symm에 메모리 확보를 위하여 선언합니다. IplImage(크기, 정밀도, 채널)을 입력합니다. 단색일 경우 채널은 1이며, 다색일 경우 채널은 3입니다.


Cv.Flip(src, symm, FlipMode.X);

Cv.Flip()을 이용하여 화면을 대칭합니다. Cv.Flip(원본, 결과, 대칭방향)을 설정합니다.


return symm;

대칭된 결과인 symm을 반환하여 출력하게 합니다.



Main Code


using (OpenCV Convert = new OpenCV())
{
    pictureBoxIpl2.ImageIpl = Convert.Symmetry(src);
}

클래스를 이용하기 위해 Convert라는 생성자를 생성하고 using()을 이용하여 메모리를 스스로 해제하게 만듭니다.


  • Tip : using()끼리 연결된 경우 마지막 using에만 ; 또는 {}에만 사용하면 됩니다.
  • Tip : OpenCV Convert = new OpenCV();를 전역변수로 선언하여 사용해도 됩니다.



Result


원본

1

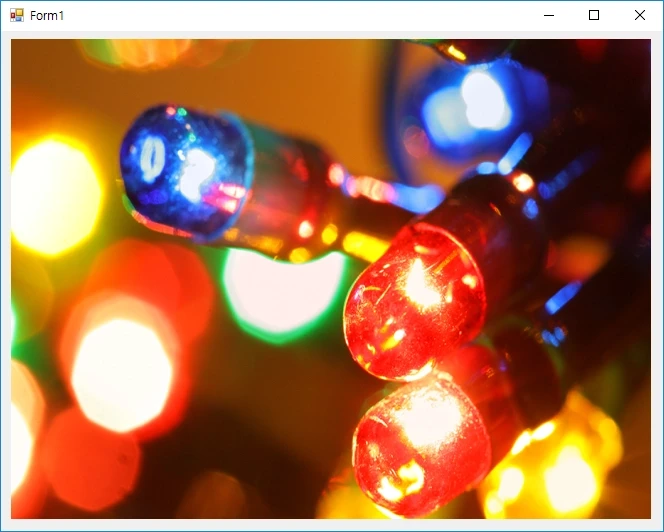

상하대칭

2

Cv.Flip(src, symm, FlipMode.X);

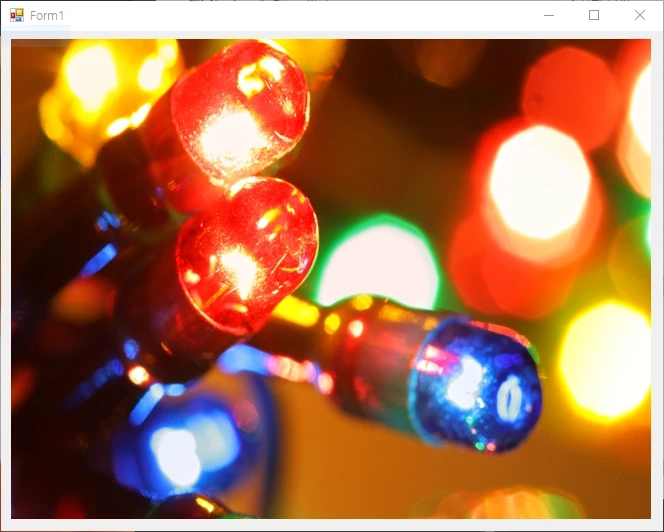

좌우대칭

3

Cv.Flip(src, symm, FlipMode.Y);


상하좌우대칭

4

Cv.Flip(src, symm, FlipMode.XY);
