C# OpenCV 강좌 : 제 6강 - 회전



회전 (Rotate)


0 영상이나 이미지를 회전시켜 띄울 수 있습니다. 90°, 45°, -45° 등 다양한 각도로 회전이 가능합니다.

원본(Source, src)를 영상이나 이미지를 사용하면 됩니다.

영상 사용하기 : 3강 바로가기
이미지 사용하기 : 4강 바로가기


Class


using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using OpenCvSharp;

namespace test
{
    class OpenCV : IDisposable
    {
        IplImage rotate;

        public IplImage Rotate(IplImage src, int angle)
        {
            rotate = new IplImage(src.Size, BitDepth.U8, 3);
            CvMat matrix = Cv.GetRotationMatrix2D(Cv.Point2D32f(src.Width / 2, src.Height / 2), angle, 1);
            Cv.WarpAffine(src, rotate, matrix, Interpolation.Linear, CvScalar.ScalarAll(0));
            return rotate;
        }

        public void Dispose()
        {
            if (rotate != null) Cv.ReleaseImage(rotate);
        }
    }
}


Class Code


public IplImage Rotate(IplImage src, int angle)
{
    ...
}

Rotate()에서 영상을 대칭하게 됩니다.


rotate = new IplImage(src.Size, BitDepth.U8, 3);

rotate에 메모리 확보를 위하여 선언합니다. IplImage(크기, 정밀도, 채널)을 입력합니다. 단색일 경우 채널은 1이며, 다색일 경우 채널은 3입니다.


CvMat matrix = Cv.GetRotationMatrix2D(Cv.Point2D32f(src.Width / 2, src.Height / 2), angle, 1);

Cv.GetRotationMatrix2D()을 이용하여 화면을 회전합니다. Cv.GetRotationMatrix2D(중점(x, y), 각도, 스케일)을 설정합니다.


  • Tip : 중점은 영상이나 이미지를 회전시킬 중심점을 의미합니다.
  • Tip : 스케일은 영상이나 이미지를 확대, 축소 시킬 크기를 의미합니다.


Cv.WarpAffine(src, rotate, matrix, Interpolation.Linear, CvScalar.ScalarAll(0));

Cv.WarpAffine()을 이용하여 회전 결과를 생성합니다. Cv.WarpAffine(원본, 결과, 배열, 보간법, 여백색상)을 의미합니다.


  • Tip : Interpolation.Linear은 영상이나 이미지의 보간을 위해 보편적으로 사용되는 보간법입니다.
  • Tip : CvScalar.ScalarAll(0)는 여백을 검은색으로 채웁니다.


Main Code


using (OpenCV Convert = new OpenCV())
{
    pictureBoxIpl2.ImageIpl = Convert.Rotate(src, 90);
}

Rotate()src 이외에도 angle 값을 추가로 받습니다. 영상이나 이미지를 회전시킬 각도를 입력합니다.


영상이나 이미지는 가로와 세로의 크기가 다른 경우가 많습니다. 이 경우 회전시킬시에 생기는 공백검은색으로 처리됩니다.


Result



원본

1

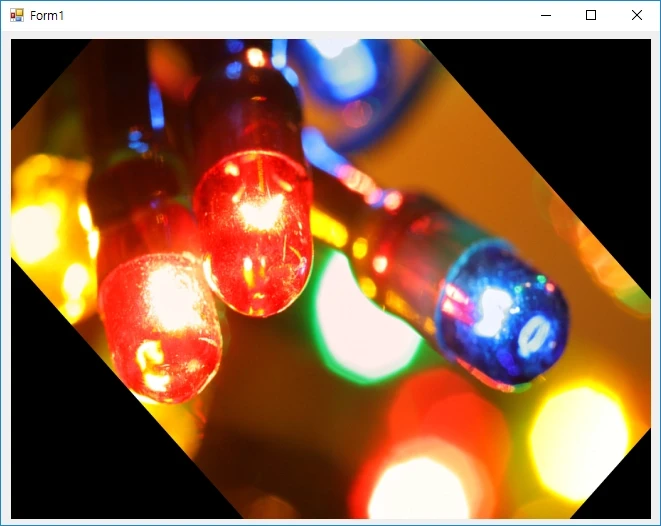

45°

2

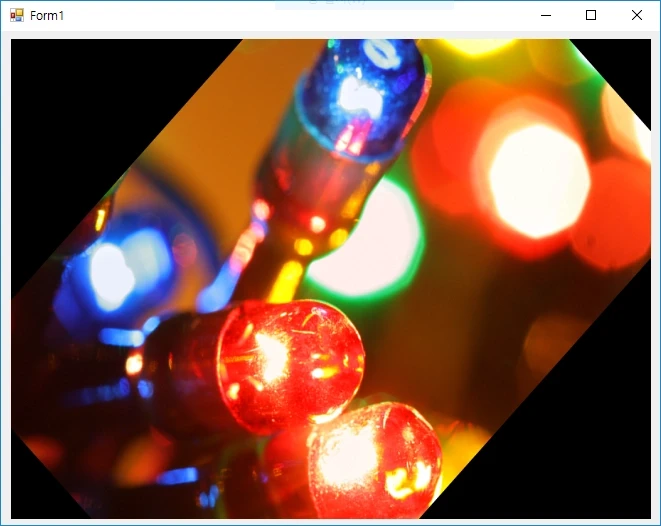

90°

3

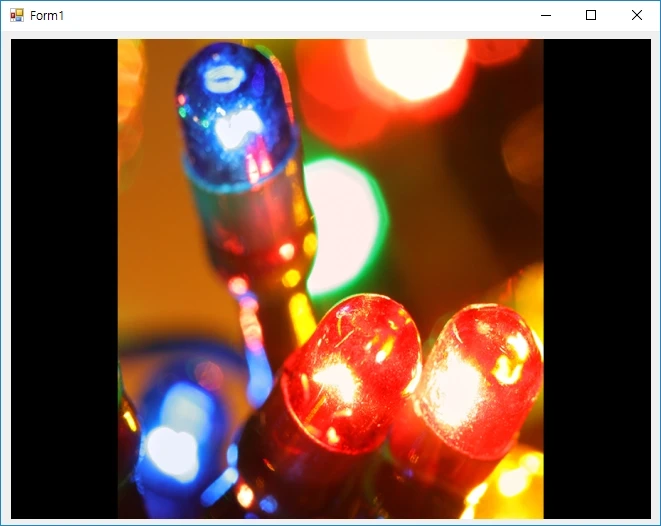

-45°

4
